Hệ thống đóng lọ thuốc tự động

Hệ thống đóng lọ thuốc tự động

Hệ thống này bao gồm các máy: Máy cấp chai, Máy đếm viên , Máy bỏ gói hút ẩm vào chai, Máy xoắn nắp cao tốc,Máy dán màng seal tự động

1. Máy cấp chai GP-800

* . Kết cấu: Inox, tiêu chuẩn GMP

* . Thông số kỹ thuật:

– Thao tác đơn giản

– Đường kính khay tròn: 800mm

– Công suất đông cơ khay: 200w

– Động cơ khay có thể điều chỉnh tốc độ

* . Năng suất:

– 60-120 lọ/ phút

– Có thể điều chỉnh

* . Kích thước, trọng lượng

– 1400 x 990 x 1200mm

– 100kg

* . Nguồn điện

– AC220V, 50Hz, 1 pha

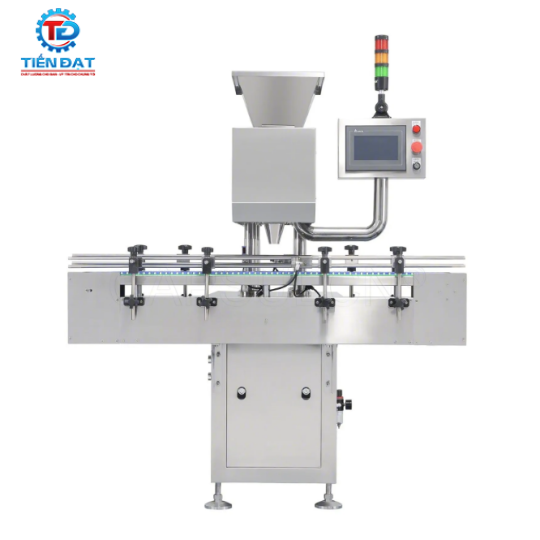

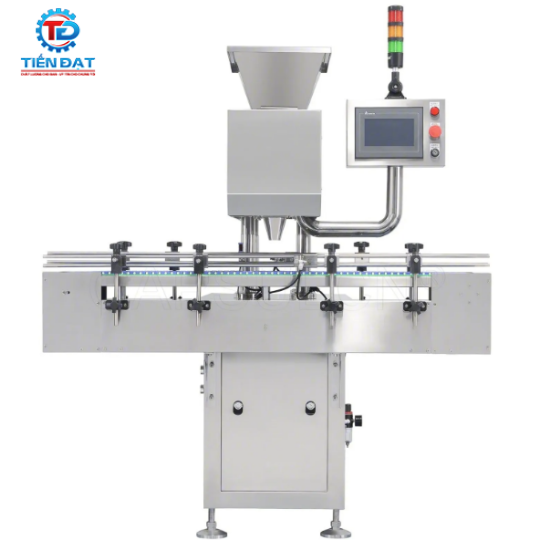

2.Máy đếm viên điện tử tự động

Model: DJL-12

Thông số kỹ thuật chính

• Áp dụng loại lọ: tròn, oblate, vuông, lọ nhựa phẳng
• Đối tượng đóng : 00 ~ 5 # viên nang, viên nang mềm, Φ5.5-22 viên nén  viên dị hình, viên bọc đường, Φ3-20 viên
• Năng lực sản xuất: 20-45 lọ / phút ,4500-20250 lọ / ca (liên quan đến kích thước lọ, kích thước lọ, và khối lượng lọ)
• Phạm vi thiết cài đặt số lượng lọ : 1-9999
• Công suất và nguồn điện: AC220V 50Hz 0.7kw
• Độ chính xác: 100%
• Độ chính xác đóng : ≥99.8% chai (tức là 1000 chai cho phép sai số 2 lọ , mỗi lọ ± 1 viên.)
• Nguồn khí: 0.6Mpa
• Kích thước: 1200 × 1280 × 1560mm
• Chất liệu: SS316 + SS304
• Hệ thống điều khiển:PLC
• Trọng lượng: 180kg

Nguyên ly làm việc

• Dung cụ chặn chai lọ trên đường quỹ đạo của cấu tạo đưa chai lọ sẽ do đường trên của hiiét bị đưa tới , chặn đứng ở vị trí chai lọ, chờ đợi đóng lọ. Tablet / viên nang thông qua sự rung động của tấm đưa nguyên liệu hình sóng và có trật tự đi vào hộp chứa thuốc, có trang bị bộ cảm ứng quang điện thống kê số, viên thuốc / viên nang rơi vào hộp thuốc được định lượng bằng số lượng cảm biến quang điện sau khi đếm sẽ rơi vào lọ.

Các tính năng chính

–  Tương thích, có thể viên ( bao gồm viên nén dị hình), viên nang, viên nang mềm (trong suốt, đục), các chế phẩm rắn như viên cứng hoặc các hạt cứng đếm để óng chai;

–  Rung xả vật liệu : 12 kênh rung đồng đều, cơ chế đóng lẻ xả nguyên liệu lật có bằng sáng chế,, xả vật liệu thống nhất và không gây làm hư hỏng thuốc;

–  Khả năng chống bụi cao: Công nghệ cảm biến quang điện chống bụi ban đầu của công ty có thể hoạt động ổn định trong trường hợp bụi cao;

–  Tính chính xác: Cảm biến quang điện tự động đếm và sai số đóng chai nhỏ hơn tiêu chuẩn quốc gia;

–  Sự rò rỉ của cấu trúc đặc biệt có thể ngăn chặn sự ứ tắc thuốc, các lọ nhỏ có thể được đóng chai nhanh chóng (tùy chọn).

–  Có bộ nhớ tốt, thông minh, không có chai là không đếm, đóng lẻ những lọ thuốc bất thường hoặc tự động loại bỏ những viên vỡ to nhỏ khác nhau, kiểm soát lỗi báo động phát hiện tự kiểm tra và nhiều chức năng khác;

–  Chức năng đồng bộ : tự động phát hiện thiếu cảm biến quang điện chai, tự động tắt máy;

–  Thao tác đơn giản : việc sử dụng các thiết kế thông minh, menu Trung văn hoặc tiếng Anh, thông số hoạt động khác nhau được thiết lập theo yêu cầu, có thể thiết lập được 10 nhóm thông số, để gọi;

–  Bảo trì thuận tiện: Người vận hành có thể hoạt động với việc đào tạo đơn giản Việc tháo gỡ, vệ sinh và thay thế các bộ phận rất đơn giản và thuận tiện mà không cần dụng cụ;

–  Kín và chống bụi: Cấu hình hộp bụi để giảm ô nhiễm bụi (tùy chọn).

Các bộ phận điện của thiết bị

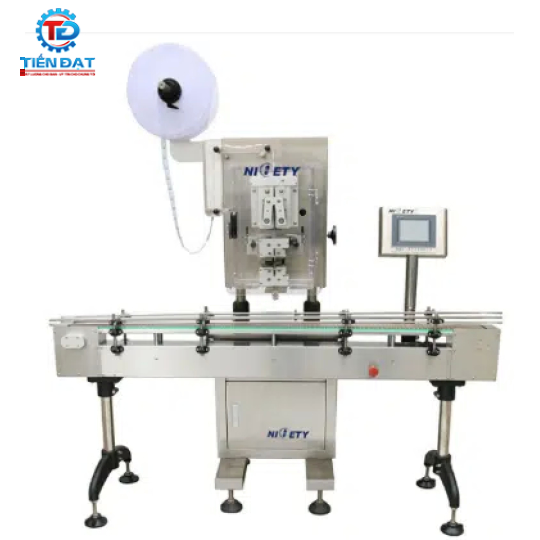

3.Máy bỏ gói hút ẩm vào chai

Model: GS-D

• Máy bỏ gói hút ẩm được sử dụng đặc biệt cho túi hút ẩm hoặc túi khử oxy vào lọ thuốc, hộp tự động
• Phù hợp với tất cả các loại chai vuông/ tròn dẹt/ tròn/bằng nhiều chất liệu khác nhau.
• Có định vị quang điện và hệ thống tự kiểm tra sự cố
• Thiết kế tiếp theo thích ứng với hình dạng và độ dày của túi hút ẩm, và cho ăn ổn định.
• Có thể đặt số lượng túi hút ẩm cho mỗi chai.
• Chức năng tự động phát hiện và cảnh báo toàn diện: tự động tắt khi không có chai, tự động phát hiện và báo động khi túi hút ẩm không có trong chai, tự động phát hiện và báo động khi thiểu nguyên liệu.

Thông số kỹ thuật chính

• Tốc độ tối đa: 150 chai / phút
• Nguồn không khí và tiêu thụ: 0,6Mpa 100L / phút
• Điện áp: AC 220V 50Hz
• Công suất: 0.5kW
• Kích thước 1400mm * 750mm * 1780mm

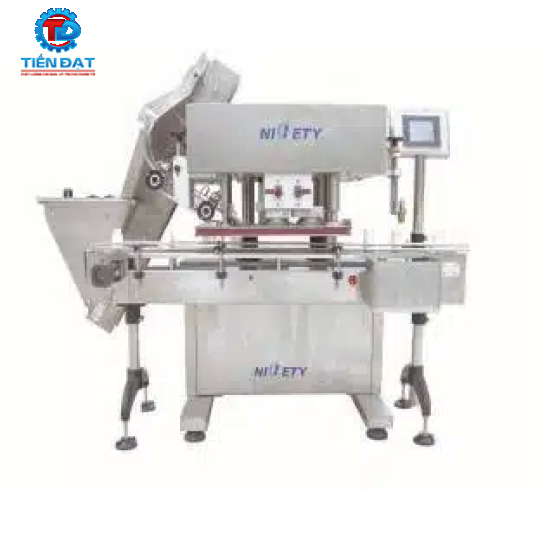

4. Máy xoắn nắp cao tốc

Model：XG-1

Thông số kỹ thuật chính

• Áp dụng loại lọ: tròn, oblate, vuông, lọ nhựa phẳng, đường kính thân lọ nhỏ hơn 100 mm, chiều cao lọ 40-180 mm;
• Áp dụng cho loại nắp : nắp nhựa phổ biến, đường kính 15-100 mm
• Năng lực sản xuất: 50 đến 120 lọ / phút
• Công suất và nguồn điện: AC220V 50Hz 1kw
• Nguồn khí: 0.6Mpa
• Kích thước: 1800 × 900 × 1800mm
• chất liệu: SS304
• Hệ thống điều khiển: MCU
• Trọng lượng: 600kg
• Phương thức lên nắp: hình thức trượt

Nguyên tắc làm việc

• Người quản lý nắp chai bao gồm cơ chế nắp và nắp chai hướng lên trên liên tục được gửi đến thanh trượt thả, và chai được truyền từ các thiết bị khác trên dây chuyền lắp ráp đến rãnh nạp chai vào khu vực đóng nắp và chai được kẹp vào thiết bị kẹp chai ở cả hai bên. Khi mặt trước được di chuyển, nắp chai được tự động bật lên, và thiết bị đóng nắp sẽ ấn nắp chai vào trạng thái trước chặt trước khi nắp bị vặn. Dưới tác động của hai cặp bánh xe cao su chịu mài mòn tốc độ cao, nắp chai được vặn chặt trên thân chai. .

Các tính năng chính

–  Khả năng tương thích mạnh mẽ, thích hợp cho nắp và chai thông số kỹ thuật khác nhau;

–  Một cặp hạ nắp và đậy nắp được sử dụng cho nắp chai của các quy cách nắp chai khác nhau;

–  Kiểm soát xoắn của vít vặn đảm bảo chất lượng đóng nắp (tùy chọn);

–  Bánh xe đóng nắp kiểu lắc, lực đóng nắp là thích hợp hơn, làm giảm đáng kể sự mài mòn của bánh xe đóng nắp;

–  Nó có nhiều chức năng kiểm tra báo động và chức năng điều khiển , phát hiện từ chối, loại bỏ, tự kiểm tra sự cố, chẳng hạn như không chai, không nắp không làm việc, nắp lệch, nắp ngược, không nhôm mỏng vv… để đảm bảo tính liên tục và chính xác;

–  Hoạt động hoàn toàn tự động, thông minh và kiểm soát chung với các quá trình trên và dưới, phối hợp tốt, không có hoạt động đặc biệt, tiết kiệm lao động;

-Bảng điều khiển tiếng Anh,Tiếng Trung có thể lưu trữ mười nhóm các thông số, việc sử dụng điều chỉnh đặc biệt thuận tiện;

– Chip điều khiển được nhập khẩu từ Hoa Kỳ, và các yếu tố cảm biến quang điện được sản xuất tại Đài Loan, có độ ổn định và độ bền cao.

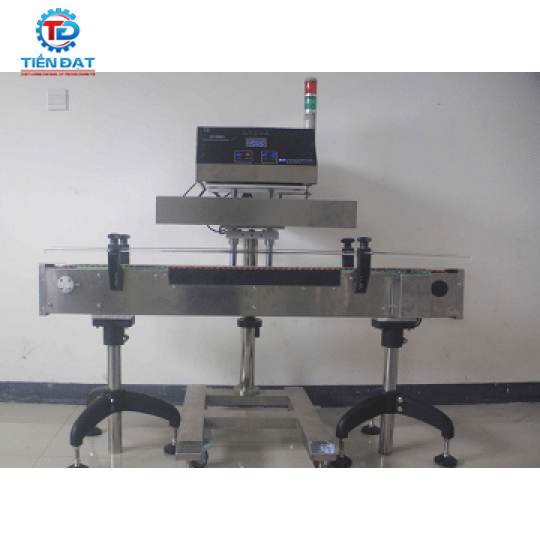

5. Máy dán màng seal tự động

Model: SA3000

Thông số kỹ thuật chính

• Áp dụng loại lọ: tròn, oblate, vuông, lọ vuông phẳng, đường kính miệng lọ 20 ~ 60mm, chiêu cao lọ：0-490mm.
• Nắp có thể áp dụng: nắp nhựa thông thường
• Năng lực sản xuất: 10 đến 180 lọ / phút
• Công suất và nguồn điện: AC220V-50Hz-3.0kw
• Nguồn khí: 0.6Mpa
• Kích thước: 1700 × 600 × 1300mm（bao gồm băng tải）
• Tài liệu: SS304
• Trọng lượng: 135kg

Nguyên tắc làm việc

• Chai nhôm được trang bị bằng nhôm đi qua đầu cảm biến và lá nhôm nhận được năng lượng do đầu cảm biến tạo ra, lá nhôm nóng chảy ra màng nhựa ép trên giấy nhôm và bám chặt vào miệng chai để có được hiệu ứng bịt kín.

Các tính năng chính

– Ứng dụng mạnh mẽ, niêm phong điện có thể được tự động điều chỉnh theo kích thước của lá nhôm;

–  Nó có một số chức năng điều khiển cảnh báo phát hiện như tự kiểm tra lỗi để đảm bảo tính liên tục và chính xác;

–  Hiệu suất chuyển đổi điện từ cao, tiêu thụ năng lượng thấp, hiệu quả bịt kín tốt;

–  Tự động tắt máy và tự động khi điện bịt kín quá nhỏ hoặc quá tải;

–  Việc sử dụng hiệu quả làm mát bằng không khí được làm mát tốt, tuổi thọ lâu dài;

–  Hoạt động hoàn toàn tự động, điều khiển chung thông minh với các quy trình trên và dưới, phối hợp tốt, không cần vận hành đặc biệt, tiết kiệm lao động;

–  Chip điều khiển được nhập khẩu từ Hoa Kỳ và cảm biến quang điện được sản xuất tại Đài Loan, độ ổn định và độ bền cao.

–  Tiêu thụ năng lượng thấp: Hiệu suất chuyển đổi điện cơ và từ trường cao của máy hàn và tổn thất điện năng phản ứng thấp. Và có thể được điều chỉnh theo kích thước tải, tiết kiệm năng lượng.

Các bộ phận điện của thiết bị
