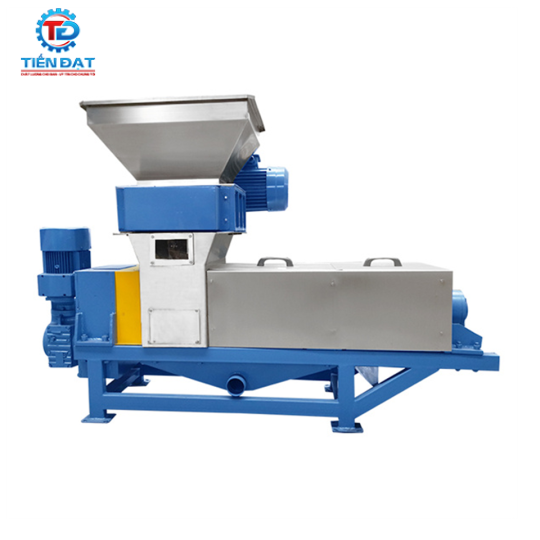

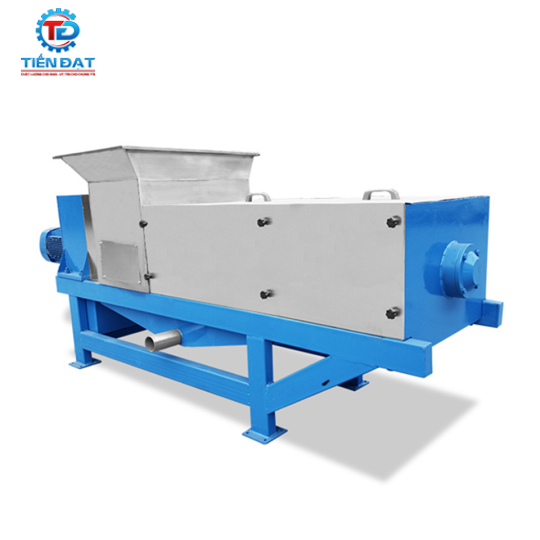

Máy ép dược liệu trục vít đôi TZ-30-700 năng suất 25 - 30 tấn/h
Model: TZ-30-700
Hãng: Tianzhong Machinery
Xuất xứ: Trung Quốc
Ngày nay, máy ép trục vít đóng vai trò quan trọng trong công nghiệp, đặc biệt là các nhà máy dược liệu, nhà máy thực phẩm, nhà máy xử lý nước thải,....
Máy ép dược liệu trục vít đôi được sử dụng để ép các loại dược liệu: củ nghệ, tràm trà,.....
Xem thêm: Máy ép trục vít là gì? Đặc điểm máy ép trục vít
Đặc điểm máy ép dược liệu trục vít đôi
- Hệ thống vít đôi: Được trang bị 2 vít song song.
- Hướng quay ngược nhau của vít ép và vít vận chuyển.
- Thích hợp cho các nguyên liệu có hàm lượng chất xơ cao.
- Có thể điều chỉnh lực ép và tốc độ chiết nước ép.
- Kết cấu thép không gỉ, đảm bảo vệ sinh và tuổi thọ cho máy.
Cấu tạo máy ép dược liệu trục vít đôi
- Cửa cấp liệu: cho phép nguyên liệu thô đi vào máy ép trục vít. Có thể dùng bơm để vận chuyển nếu vật liệu ở dạng huyền phù.
- Trục vít: Gồm 2 trục vít song song đặt gần nhau và quay ngược chiều nhau. Dạng xoắn ốc quay trong máy ép giúp vận chuyển vật liệu từ đầu vào đến đầu ra đồng thời ép nước ra ngoài. Thiết kế vít có thể khác nhau tùy vào từng vật liệu cụ thể.
- Vỏ: Trục vít được đặt trong ống hình trụ. Cho phép chất lỏng đi qua khi vẫn giữ lại chất rắn. Ở giữa có gắn các lớp lưới giúp tách riêng bã và nước. Lỗ lưới lọc có thể thay đổi từ 0.3 - 1mm và được tùy chỉnh theo nhu cầu của khách hàng.
- Hộp giảm tốc: Giúp giảm chuyển động quay của động cơ phù hợp với nhu cầu của người sử dụng.
- Động cơ: dùng để dẫn động băng tải chuyển động trục vít.
- Hệ thống xả: Cửa xả được điều khiển bằng xilanh thủy lực hoặc lò xo giúp thay đổi độ lớn lực ép lên vật liệu, thay đổi tốc độ chiết của nước ép từ đó thay đổi độ ẩm của bã.
- Hệ thống điều khiển: Giám sát và điều chỉnh các thông số vận hành khác nhau như tốc độ cấp liệu, tốc độ trục vít và hiệu suất tách nước.
Quy trình hoạt động máy ép dược liệu trục vít đôi
- Vận chuyển vật liệu: Sau khi cấp liệu, vít vận chuyển sẽ đẩy vật liệu về phía vít ép.
- Ép và khử nước: Vít ép được thiết kế với bước vít giảm và đường kính trục tăng. Khi trục vít chuyển động, khoảng không giữa các bánh vít giảm, dưới tác dụng của vít và thùng lọc, chất lỏng được ép ra ngoài thùng lọc.
- Xả: Sau khi ép, bã đi theo trục vít qua cửa xả.
Thông số kỹ thuật
Model |
Công suất |
Năng suất |
Đường kính vỏ |
Đường kính trục vít |
Kích thước |
Trọng lượng |
TZ-0.5-180 |
3kW |
0.2-0.5 tấn/h |
190mm |
180mm |
1800*550*920mm |
450kg |
TZ-1.5-260 |
5.5kW |
1-1.5 tấn/h |
270mm |
260mm |
2200*800*1200mm |
900kg |
TZ-3-350 |
7.5kW |
2-3 tấn/h |
360mm |
350mm |
3100*900*1300mm |
1300kg |
TZ-5-420 |
11kW |
3-5 tấn/h |
430mm |
420mm |
3580*1000*1470mm |
2600kg |
TZ10-500 |
18.5kW |
8-10 tấn/h |
510mm |
500mm |
3740*1200*650mm |
3050kg |
TZ-15-600 |
22kW |
12-15 tấn/h |
610mm |
600mm |
5600*1300*1650mm |
4300kg |
TZ-20-630 |
30kW |
18-20 tấn/h |
650mm |
630mm |
5800*1300*1800mm |
5300kg |
TZ-30-700 |
37kW |
25-30 tấn/h |
720mm |
700mm |
6500*1450*2475mm |
6800kg |
TZ-50-870 |
55kW |
40-50 tấn/h |
890mm |
870mm |
6800*1530*2475mm |
8300kg |
