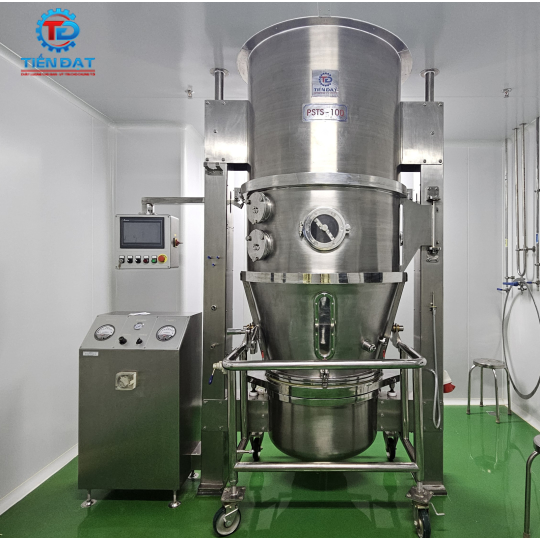

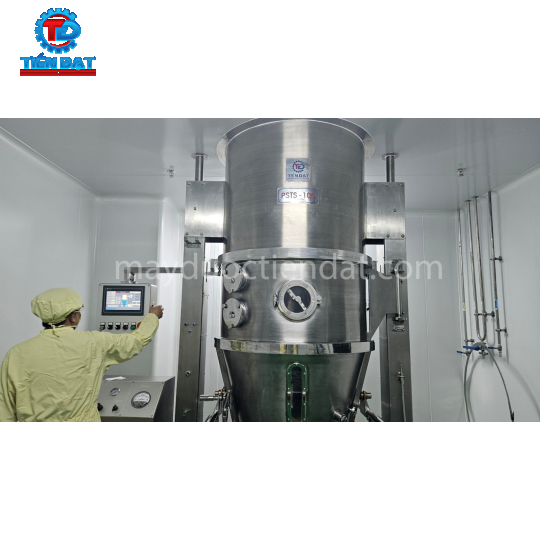

Máy sấy tạo hạt tầng sôi

Model:

STS - 50 : 50 kg/mẻ
STS - 100 : 100 kg/mẻ
STS - 150 : 150 kg/mẻ

Tư vấn bán hàng 1

0332 378 568

Tư vấn bán hàng 2

0916 496 555

Thông tin sản phẩm

Máy sấy tạo hạt tầng sôi sản xuất tại Việt Nam

Model: STS

Đặc Điểm Và Tính Năng Kỹ Thuật:

Máy sấy tầng sôi được dùng để sấy khô, các loại bột cốm, hạt trong các nghành dược phẩm, thực phẩm,vv…
Máy được thiết kế dựa trên những tiêu chuẩn, yêu cầu kỹ thuật tiên tiến nhất, phù hợp với tiêu chuẩn GMP – WHO.
Thời gian sấy khô nhanh (15->30 phút/mẻ thời gian sấy tùy thuộc vào từng loại sản phẩm để cho ra sản phẩm có độ đồng đều cao.
Thời gian sấy phun tạo hạt từ 3 – 4h/ mẻ phụ thuộc vào dịch phun và các loại cốm.

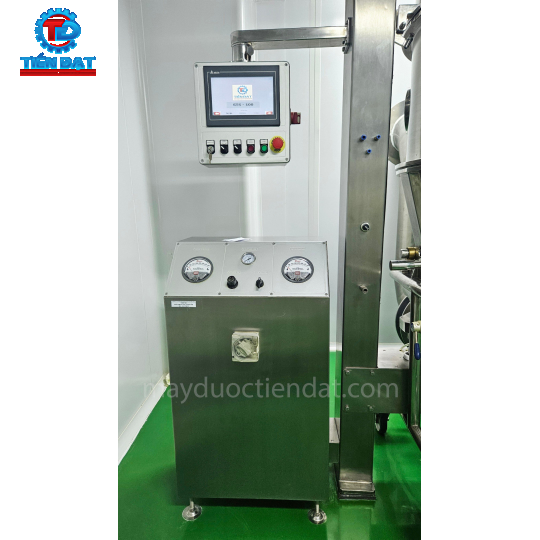

Cơ chế vận hành: Máy điều khiển hoàn toàn tự động bằng PLC với màn hình mầu Touchsreen 10 Inch, hoạt động theo quy trình.
Máy có cấu tạo đơn giản gồm các bộ phận có thể tách dời thuận tiện cho quá trình vệ sinh, bảo dưỡng. Các buồng làm việc của máy được làm kín bằng jion silicon giúp tiết kiệm thay thế jion trong quá trình sử dụng máy.
Máy có chế độ rung giũ túi lọc tự động định kỳ thay thế cho việc phảy kéo bằng tay.
Hệ thống điện thiết kế phù hợp với tiêu chuẩn quốc tế nhằm sử dụng điện an toàn (IEC364) của hội đồng kỹ thuật điện quốc tế.

Model	STS - 50	STS - 100	STS - 150
Kích thước máy (DxRxC) mm	1230 x 1350 x 2.800	2175 x 1610 x 3200	2268 x 1700 x 3700
Công suất sấy/ mẻ (kg)	20 – 50	60 – 100	100 – 150
Công suất motor quạt hút (Kw)	15	18.5	18.5
Công suất điện trở nhiệt (Kw)	48	48	66
Nhiệt độ sấy tối đa	80^oC	80^oC	80^oC
Độ ẩm vật liệu sấy (%)	5 - 40	5 - 40	5 - 40
Công suất khí nén ( bar)	6-7	6-7	6-7
Công suất điện tiêu thụ (Kw)	63	66.5	84.5
Nguồn điện	3phas – 380V – 50Hz	3phas – 380V – 50Hz	3phas – 380V – 50Hz
Nguồn khí nén	6-7bar 8-9m3/hr	6-7bar 8-9m3/hr	6-7bar 8-9m3/hr
Độ ồn (dB)	95	95	95

Linh kiện chính: Thiết bị lắp cho máy sấy tầng sôi được chọn lựa loại có chất lượng cao:

STT	Tên thiết bị	Hiệu/ Xuất xứ
I	Thiết bị điều khiển tự động chính
1	Màn hình màu Touchscreen HMI 10 Inch	Delta – Taiwan
2	PLC seri DVP12SE	Delta – Taiwan
3	Module mở rộng ,Module nhiệt	Delta – Taiwan
4	Biến tần 22 KW	Delta – Taiwan
5	Bộ nguồn 200W	Delta – Taiwan
6	Biến tần bơm nhu động 1.0 HP	Delta – Taiwan
7	Bộ kiểm soát phase	Selec
8	Đồng hồ nhiệt + Đế	Delta – Taiwan
9	Đồng hồ hiển thị dòng/ áp (V/A)	Selec
10	Biến dòng (CT200)	NUX
11	MCCB 3P 225A 10KA	ABB
12	MCCB 3 P 150A 10KA	ABB
13	MCCB 3 P 100A 10KA	ABB
14	MCB 2P 6A 6KA	ABB
15	MCB 1P 6A 6KA	ABB
16	FUSE + Đế	OMEGA
17	Contactor 250A	ABB
18	Bộ chia tín hiệu	DRAGO
19	Relay trung gian + đế	RELEQUICK
20	Relay step + đế / 1122770000	Weidmuller
21	MAIN SWITCH	Schneider
22	Đèn Báo 220V Mầu Vàng	Schneider
23	Đèn Báo 220V Mầu Xanh	Schneider
24	Đèn Báo 220V Mầu Đỏ	Schneider
25	Công Tắc 2 vị trí tự giữ	Schneider – Pháp
26	Công tắc 3 vị trí tự giữ	Schneider
27	Nút nhấn có đèn (24V Mầu xanh)	Schneider
28	Nút nhấn có đèn (24V Màu đỏ)	Schneider
29	Nút dừng khẩn	Schneider
30	Cảm biến từ	Sick
31	Quạt giải nhiệt	SANYO
32	Điện trở Inox	Việt Nam lắp ráp nguyên liệu Korea
II	Thiết bị khí nén chính
1	Valve solenoid	Hàn Quốc
2	Bộ lọc khí nén	Hàn Quốc
3	Bộ cấp dầu	Hàn Quốc
4	Công tắc áp suất	Hàn Quốc
5	Xylanh	Aitac – Taiwan
6	Công tắc & Van khí nén mở súng phun	MacVan + Festo
III	Các thiết bị khác
2	Motor quạt hút 22kw	Teco-Taiwan
4	Đèn chiếu sáng	VinaLED- Việt Nam
V	Thiết bị khác
1	Súng phun dịch tạo hạt 3 đầu phun Súng có chức năng chống nghẹt theo tiêu chuẩn đức.	SCHLICK (Đức)
2	Bơm nhu động – Đầu bơm : Chế tạo tại công ty – Động cơ bơm : Gongji – Taiwan – Có các ưu điểm: + Độ bền cao, ổn định, phù hợp với máy sấy tầng sôi. + Chi phí bảo trì, thay thế linh kiện thấp và nhanh chóng do chủ động được hoàn toàn trong việc chế tạo linh kiện thay thế.	Chế tạo tại công ty
3	Joint silicon dạng D làm kín hệ thống	TQ – ĐL
